Giới hạn chịu tải của tấm sàn FRP là một trong những thông số quan trọng nhất khi đưa ra lựa chọn. Tuy nhiên, không nên hiểu rằng mỗi loại FRP Grating có một mức tải trọng cố định áp dụng cho mọi công trình. Khả năng chịu lực thực tế của tấm phụ thuộc vào cấu tạo sản phẩm và điều kiện lắp đặt.
Trong đó, khoảng cách giữa các gối đỡ là yếu tố có ảnh hưởng rất lớn. Cùng một loại tấm sàn FRP, nếu được đặt trên hệ khung có khoảng cách gối đỡ ngắn thì khả năng chịu tải sẽ khác so với khi sử dụng trên hệ khung có khoảng cách lớn. Khi khoảng cách gối đỡ tăng, nhịp làm việc của tấm tăng theo và độ võng dưới tải trọng cũng có xu hướng tăng.
Bên cạnh đó, độ dày và chiều cao thanh chịu lực của sàn FRP Grating cũng quyết định đáng kể đến khả năng chịu tải. Tấm có kết cấu dày và thanh chịu lực cao thường phù hợp với điều kiện tải trọng lớn hơn so với loại có tiết diện nhỏ. Vì vậy, chỉ dựa vào kích thước tổng thể của tấm để đánh giá khả năng chịu lực là chưa đủ.
Tấm sàn FRP chịu được những loại tải trọng nào?
Độ dày và chiều cao thanh chịu lực của sàn FRP Grating cũng quyết định đáng kể đến khả năng chịu tải. (Ảnh minh họa)
Trong thực tế, tải trọng tác động lên tấm FRP Grating thường được chia thành tải trọng phân bố đều và tải trọng tập trung. Tải trọng phân bố đều là trường hợp trọng lượng được trải tương đối đồng đều trên toàn bộ bề mặt sàn, chẳng hạn như người đứng và di chuyển trên sàn thao tác, vật tư được phân bố trên khu vực sàn hoặc các tải trọng phục vụ vận hành thông thường.
Tải trọng tập trung xảy ra khi lực tác động chủ yếu lên một khu vực nhỏ. Ví dụ điển hình là chân thiết bị, bánh xe, chân giá đỡ hoặc một vật có trọng lượng lớn đặt tại một vị trí nhất định. Với cùng một tổng tải trọng, tải tập trung thường tạo ra điều kiện bất lợi hơn so với tải phân bố đều. Do đó, khi thiết kế sàn FRP Grating, cần xác định chính xác loại tải trọng mà tấm phải chịu thay vì chỉ đưa ra một con số tải trọng tổng quát.
Khoảng cách gối đỡ ảnh hưởng như thế nào đến tải trọng?

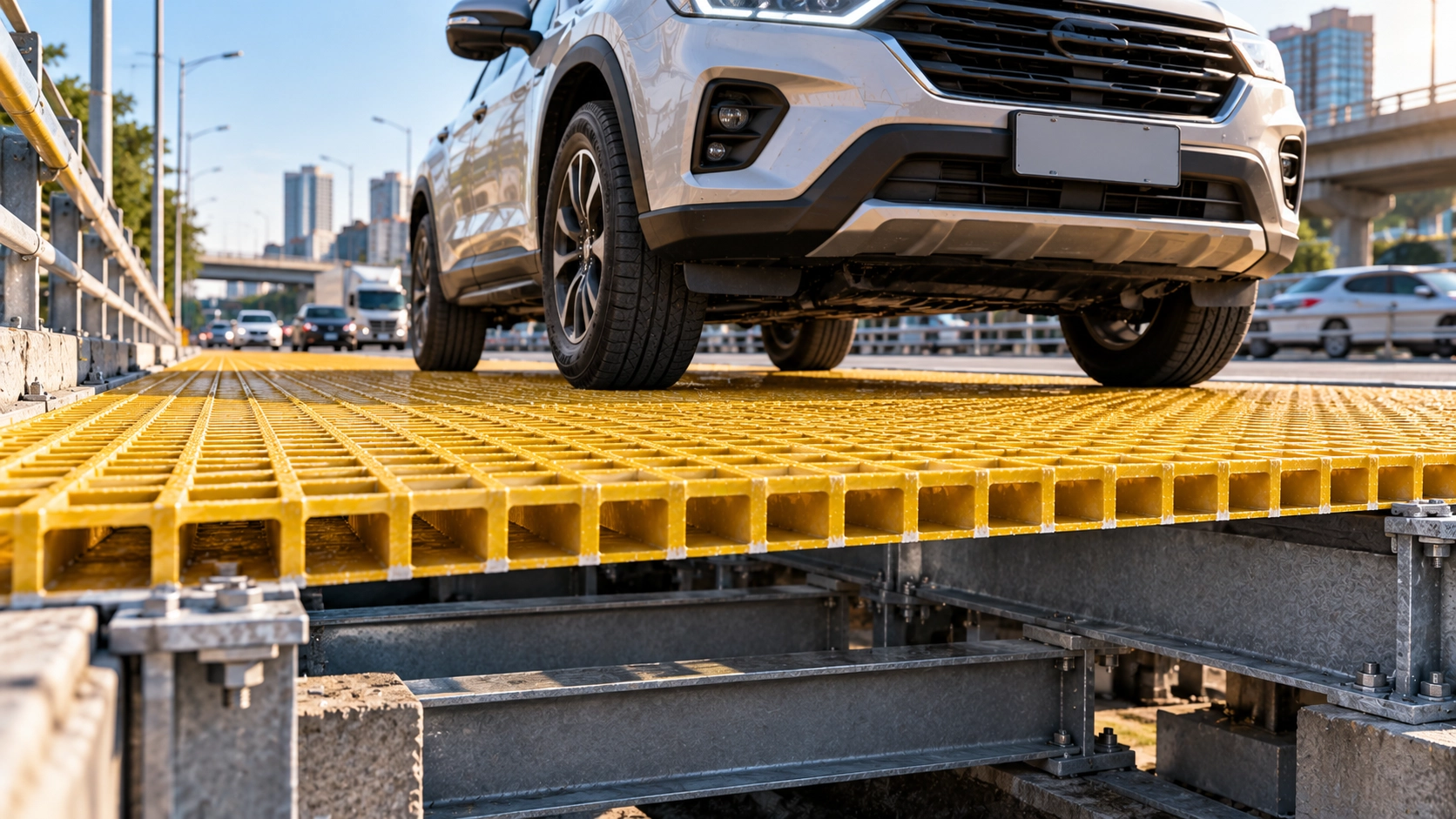

Có thể hình dung tấm FRP Grating giống như một dầm đặt trên các điểm đỡ. Khi khoảng cách giữa hai điểm đỡ tăng, chiều dài nhịp mà tấm phải vượt qua cũng tăng. Điều này làm tăng mô men uốn và độ võng của tấm khi chịu tải. Ví dụ, một tấm FRP được thiết kế để sử dụng trên hệ khung có khoảng cách gối đỡ 500 mm không nên mặc nhiên sử dụng với khoảng cách gối đỡ 1.000 mm chỉ vì kích thước và độ dày tấm giống nhau. Hai điều kiện lắp đặt này tạo ra yêu cầu chịu lực hoàn toàn khác nhau.
Đây là lý do trong hồ sơ kỹ thuật của FRP Grating, thông số về khả năng chịu tải cần được xem xét đồng thời với khoảng cách gối đỡ.
Tải trọng người đi bộ và sàn thao tác
Đối với sàn thao tác trong nhà máy, hành lang kỹ thuật hoặc lối đi bảo trì, tải trọng chủ yếu thường đến từ người sử dụng và các thiết bị, vật tư được đặt trên sàn trong quá trình vận hành. Trong trường hợp này, cần xác định tải trọng thiết kế của công trình, sau đó lựa chọn chiều dày và cấu hình FRP Grating tương ứng. Không nên sử dụng cùng một cấu hình tấm cho mọi loại sàn chỉ vì đều được gọi là “sàn thao tác”.
Nếu sàn chỉ phục vụ người đi bộ và bảo trì thông thường, yêu cầu chịu tải sẽ khác với khu vực có khả năng tập kết vật tư hoặc đặt thiết bị nặng.
Sàn FRP có chịu được xe nâng và xe tải không?
Đây là vấn đề cần đặc biệt lưu ý.
Tấm sàn FRP Grating dành cho người đi bộ không mặc nhiên phù hợp với xe nâng, xe tải hoặc phương tiện cơ giới. Khi bánh xe đi qua, tải trọng tác động lên một diện tích tương đối nhỏ và có thể tạo ra tải trọng tập trung rất lớn. Nếu FRP Grating được sử dụng làm nắp mương, sàn tại khu vực xe nâng hoặc vị trí phương tiện thường xuyên đi qua, cần xác định tải trọng bánh xe, kích thước bánh, khoảng cách gối đỡ và phương án phân phối tải trước khi lựa chọn sản phẩm.
Trong những trường hợp này, nhà cung cấp cần dựa trên thông số kỹ thuật cụ thể của sản phẩm để xác nhận cấu hình phù hợp. Không nên lấy tải trọng của một mẫu FRP Grating khác để áp dụng cho sản phẩm đang sử dụng.

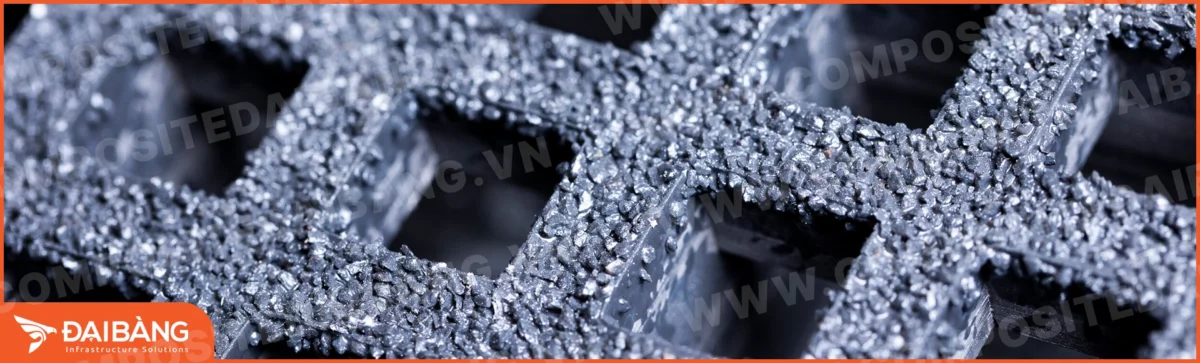

Tấm sàn FRP Grating dành cho người đi bộ không mặc nhiên phù hợp với xe nâng, xe tải hoặc phương tiện cơ giới.
Độ võng cũng quan trọng như khả năng chịu phá hủy
Khi nói về giới hạn chịu tải của tấm sàn FRP, chỉ xem xét khả năng tấm bị gãy là chưa đầy đủ. Trong thiết kế sàn thao tác, độ võng dưới tải trọng cũng là một thông số cần quan tâm. Một tấm có thể chưa bị phá hủy nhưng nếu biến dạng quá lớn thì vẫn có thể ảnh hưởng đến cảm giác khi đi lại, khả năng sử dụng và độ an toàn của hệ thống.
Vì vậy, việc lựa chọn FRP Grating thường phải đồng thời kiểm tra hai yếu tố: khả năng chịu lực và giới hạn biến dạng cho phép. Giá trị cụ thể phụ thuộc vào tiêu chuẩn thiết kế và yêu cầu của từng công trình.
Làm thế nào để xác định đúng tải trọng cho tấm sàn FRP?
Để lựa chọn đúng tấm sàn FRP, khách hàng nên cung cấp cho nhà sản xuất hoặc nhà cung cấp ít nhất các thông tin về mục đích sử dụng, tải trọng dự kiến, khoảng cách giữa các gối đỡ và môi trường làm việc. Chẳng hạn, nếu sản phẩm được sử dụng làm sàn thao tác trong nhà máy, cần xác định đây là khu vực chỉ dành cho người đi bộ hay có khả năng đặt thiết bị, vật tư. Nếu dùng làm nắp mương, cần xác định bên trên có người đi bộ, xe nâng hay xe tải di chuyển.
Từ các thông số này, nhà cung cấp có thể lựa chọn chiều dày, chiều cao thanh chịu lực và cấu hình ô lưới phù hợp. Đối với các dự án có yêu cầu kỹ thuật cao, nên yêu cầu cung cấp bảng tải trọng của FRP Grating theo từng khoảng cách gối đỡ, thay vì chỉ hỏi “tấm này chịu được bao nhiêu kg”. Đây là cách đánh giá chính xác hơn và giúp tránh lựa chọn sai sản phẩm.
Không nên xác định tải trọng FRP Grating chỉ bằng “kg/m²”
Một cách hiểu khá phổ biến trên thị trường là đánh giá tấm sàn bằng một con số duy nhất, chẳng hạn “chịu được X kg/m²”. Cách diễn đạt này có thể gây hiểu nhầm nếu không đi kèm điều kiện thử nghiệm.
Ví dụ, cùng một tải trọng phân bố đều nhưng khi khoảng cách gối đỡ thay đổi, độ võng và ứng suất trong tấm cũng thay đổi. Tương tự, tải trọng 500 kg được phân bố trên toàn bộ tấm sẽ tạo ra điều kiện làm việc khác với 500 kg tập trung vào một diện tích nhỏ.
Do đó, thông số tải trọng của sàn FRP Grating cần được đọc cùng với điều kiện gối đỡ, dạng tải, vị trí tác dụng tải và giới hạn độ võng.
Lựa chọn tấm sàn FRP theo điều kiện thực tế

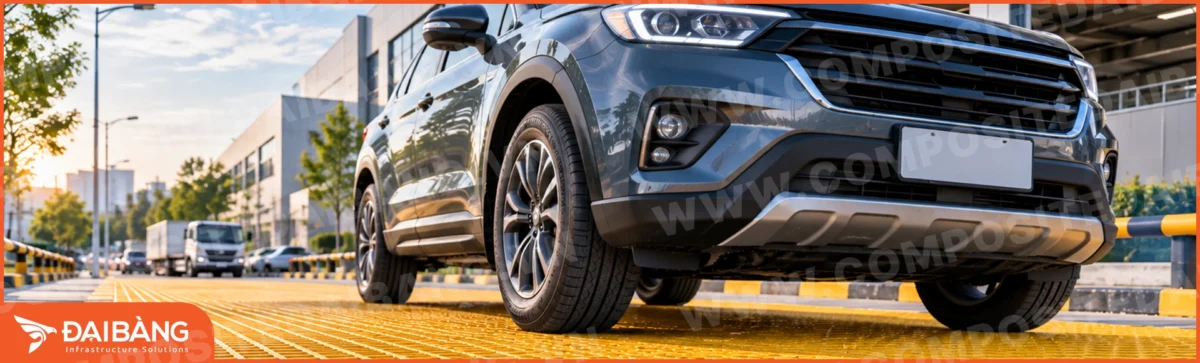

Đối với khu vực có xe nâng hoặc phương tiện cơ giới, cần sử dụng cấu hình FRP được thiết kế cho tải trọng bánh xe tương ứng.
- Đối với lối đi và sàn thao tác dành cho người đi bộ, có thể lựa chọn FRP Grating theo tải trọng sử dụng và khoảng cách gối đỡ của hệ khung.
- Đối với khu vực đặt thiết bị hoặc vật tư, cần tính thêm tải trọng tập trung tại vị trí chân thiết bị. Trong trường hợp này, việc tăng chiều dày tấm chưa chắc là giải pháp duy nhất; có thể cần giảm khoảng cách gối đỡ hoặc bổ sung kết cấu thép bên dưới để phân phối tải.
- Đối với khu vực có xe nâng hoặc phương tiện cơ giới, cần sử dụng cấu hình FRP được thiết kế cho tải trọng bánh xe tương ứng. Nếu điều kiện tải quá lớn hoặc đặc biệt, phương án kết cấu cần được kỹ sư kiểm tra riêng.
Như vậy, không có một mức giới hạn chịu tải duy nhất áp dụng cho tất cả tấm sàn FRP. Cấu hình sản phẩm phải được lựa chọn dựa trên tải trọng thực tế và hệ kết cấu đỡ bên dưới.
Tấm sàn FRP Đại Bàng – lựa chọn theo yêu cầu công trình
Khi lựa chọn sàn FRP Grating, Đại Bàng có thể tư vấn cấu hình dựa trên mục đích sử dụng và điều kiện lắp đặt thực tế. Thay vì chỉ cung cấp một thông số tải trọng chung, khách hàng nên cung cấp bản vẽ hoặc các thông tin như kích thước khu vực cần làm sàn, khoảng cách gối đỡ, tải trọng dự kiến và loại phương tiện đi qua.
Từ những dữ liệu này, cấu hình tấm có thể được xác định phù hợp hơn với điều kiện làm việc thực tế, đồng thời giúp tối ưu vật tư và chi phí đầu tư.Đối với những công trình yêu cầu kiểm soát nghiêm ngặt về tải trọng, nên yêu cầu bảng thông số kỹ thuật và bảng tải trọng của đúng mã sản phẩm trước khi đưa vào thiết kế hoặc đặt hàng.
Xem các sản phẩm tấm sàn FRP của Đại Bàng tại: https://compositedaibang.vn/danh-muc-san-pham/tam-san-frp/
Điểm quan trọng cần nhớ là khả năng chịu tải của FRP Grating không chỉ phụ thuộc vào bản thân tấm sàn mà còn phụ thuộc vào hệ khung đỡ và khoảng cách giữa các điểm đỡ. Vì vậy, một phương án thiết kế tốt phải xem xét đồng thời tấm FRP, kết cấu đỡ, tải trọng sử dụng và điều kiện môi trường.
